節点のZ方向移動 節点のZ方向移動

1. ［ツール］メニューから ［Z方向移動］ を実行します。

   ※［入力］メニューの ［ Z方向移動量］の▼から ［ Z方向移動］を実行することもできます
   （詳細は、｢節点のZ方向移動｣の ｢補足｣）を参照）。
2. 節点のZ方向移動ダイアログが表示されます。
   移動距離を入力し、［OK］ボタンをクリックします。


   項　目	説　明
   移動距離（mm）	節点のZ方向に移動する距離（現在の位置からの距離）を設定します。

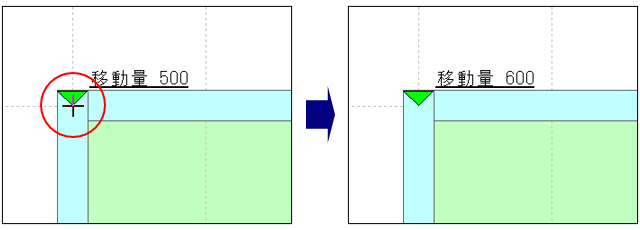

3. Z方向に移動したい節点のグリッドをクリックすると、 クリックした節点のZ方向移動量が変更されます。

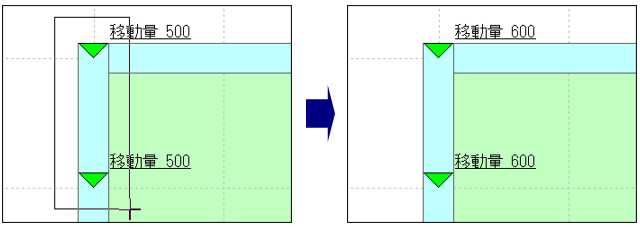

   また、ドラッグしながらZ方向に移動する範囲を指示すると、 一度に複数のZ方向移動量を変更することができます。

4. 右クリックしてダイアログを表示します。 ［キャンセル］ボタンをクリックし、コマンドを解除します。

   ※ダイアログが画面に表示されている状態で、 伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。
